Λεπτομέρειες:
|
| Χρώμα: | Κόκκινο για εσωτερικό πλαστικό σωλήνα | Ονομασία προϊόντος: | Με τον εσωτερικό δακτύλιο από ανοξείδωτο ατσάλι από πλαστικό-ατσάλι σύνθετο πάνελ για ζεστό νερό |
|---|---|---|---|
| Υλικό: | χάλυβα και παρθένο PEX | Χρήση: | σύστημα αγωγών ύδρευσης |
| Μελλοντικός: | Εντός εσωτερικού δακτυλίου από ανοξείδωτο χάλυβα | Δομή: | Ο εσωτερικός ανοξείδωτος δακτύλιος + 100% Virgin PEX + Σωλήνας από γαλβανισμένο εν θερμώ χάλυβα. |
| Μέγεθος: | DN25-DN400 | ||
| Επισημαίνω: | 200mm ενισχυμένοι πλαστικοί σωλήνες,ενισχυμένοι πλαστικοί σωλήνες 6mm,6000mm ενισχυμένος πλαστικός σωλήνας |
||
Βαθμός: Ζεστό νερό

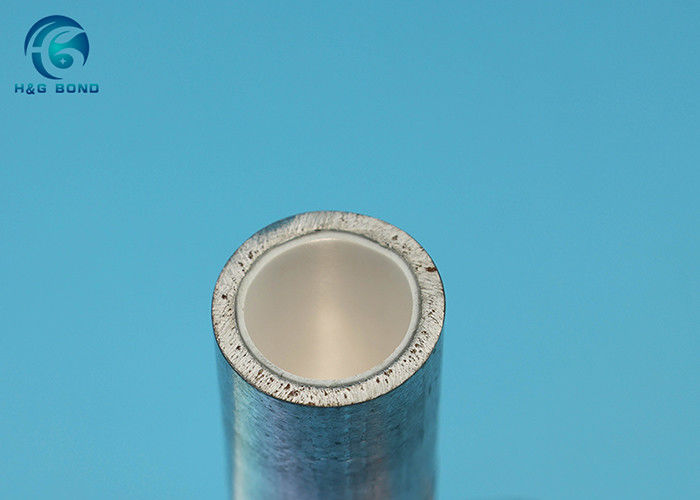

Προϊόν:Με τον εσωτερικό δακτύλιο από ανοξείδωτο χάλυβα από πλαστικό-ατσάλι σύνθετο πάνελ για ζεστό νερό
Φυσικές ιδιότητες
| Εσωτερική διάμετρος | ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ | Πάχος χαλύβδινου σωλήνα | Πάχος πλαστικού σωλήνα | Μήκος σωλήνα | |
| mm | σε | mm | mm | mm | mm |
| 15 | 1/2 | 21.3 | 2.8 | 1,5±0,2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1,5±0,2 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 1,5±0,2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1,5±0,2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1,5±0,2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1,5±0,2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1,5±0,2 | 6000 |
| 80 | 3 | 88,9 | 4.0 | 2,0±0,2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2,0±0,2 | 6000 |
| 125 | 5 | 139,7 | 4.0 | 2,0±0,2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2,0±0,2 | 6000 |
| 200 | 8 | 219,0 | 6 | 2,5 (0,-0,5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3,0±0,5 | 6000 |
| 300 | 12 | 323,9 | 8.0 | 3,0±0,5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3,0±0,5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3,0±0,5 | 6000 |
Περιγραφές
Με τον εσωτερικό δακτύλιο από ανοξείδωτο χάλυβα, το σύνθετο πάνελ από πλαστικό-ατσάλι συνδυάζεται με σωλήνα PEX και γαλβανισμένο εν θερμώ χαλύβδινο σωλήνα και τον εσωτερικό δακτύλιο από ανοξείδωτο χάλυβα.Χρησιμοποιείται από σύνθετη τεχνολογία σταθερής πίεσης και υψηλής θερμοκρασίας, διασφαλίζει ότι ο εσωτερικός πλαστικός σωλήνας είναι σε καλή κατάσταση και συγκολλά καλά τον χαλύβδινο σωλήνα, χωρίς να συμβαίνουν προβλήματα κόλλας και ρωγμές.Ο γαλβανισμένος χαλύβδινος σωλήνας εν θερμώ DIP υιοθετεί τη διεθνή κορυφαία νέα τεχνολογία συγκόλλησης υψηλής συχνότητας και γαλβανίζεται με επιμετάλλωση 0 καθαρού ψευδαργύρου υψηλής ποιότητας.Ο πλαστικός σωλήνας χρησιμοποιείται από υψηλής ποιότητας και 100% παρθένο PE, το οποίο πληροί τα πρότυπα τουφαγητό υγιεινήκαι πόσιμο νερό. Οι θερμοκολλητικές ρητίνες είναι καλής ποιότητας, υψηλής καθαρότητας με εξαιρετική αντοχή συγκόλλησης, διασφαλίζουν την αντοχή συγκόλλησης μεταξύ του χαλύβδινου σωλήνα και του πλαστικού σωλήνα.Η σύνθετη κεφαλή σωλήνα από πλαστικό χάλυβα στερεώνεται στον εσωτερικό δακτύλιο από ανοξείδωτο χάλυβα 304, που είναι προϊόντα εθνικού διπλώματος ευρεσιτεχνίας.Ο εσωτερικός δακτύλιος από ανοξείδωτο χάλυβα τέλεια επιλύει τα διαχωρισμένα προβλήματα μεταξύ του πλαστικού σωλήνα και του χαλύβδινου σωλήνα, για τα οποία συμβαίνει η διαστολή και η συστολή ή η ροή του νερού που επηρεάζει την κεφαλή του σωλήνα για μεγάλο χρονικό διάστημα.Η επαναστατική τεχνολογία μπορεί να προστατεύσει καλά την ποιότητα του νερού, εν τω μεταξύ επιμηκύνει σημαντικά τη διάρκεια ζωής του σωλήνα και κάνει ανταγωνισμό τιμών.Οι σωλήνες μεγάλου μεγέθους από DN-200 έως DN400 χρησιμοποιούνται με την ίδια τεχνολογία με τους σωλήνες μικρού μεγέθους, κάτι που είναι δύσκολο να επιτευχθεί από τις περισσότερες άλλες εταιρείες.
Εφαρμογή
Σύστημα σωλήνων ύδρευσης για νερό οικιακής χρήσης, πόσιμο νερό και έργα, άλλα σχετικά πεδία.
Αυλάκια Τυπικό Βάθος Πλάτος και Ανοχή
| Διάμετρος σωλήνα | Βάθος τάφρου | Guly Width | Κοινή Διαφορά |
| 60~150 | 1,9mm~2,3mm | 9mm~9,5mm | ±1mm |
| 200~250 | 2,4mm~2,7mm | 11,4mm~12,4mm | ±1mm |
| 300 | 2,6mm~3,0mm | 11,4mm~12,4mm | ±1mm |
επεξεργασία παραγωγής:
Επιθεώρηση του γαλβανισμένου χαλύβδινου σωλήνα εν θερμώ - γυάλισμα του εσωτερικού του σωλήνα - εισάγετε τον σωλήνα PE/PEX - Υψηλή πίεση και υψηλή θερμοκρασία και θέρμανση για τη σύνθεση του χαλύβδινου σωλήνα και του σωλήνα PEX - κεφαλή σωλήνα ψύξης - στερέωσης - Στερεώθηκε ο εσωτερικός ανοξείδωτος χάλυβας δαχτυλίδι- Γράψιμο λέξεων- στερέωσε το εξώφυλλο-συσκευασία-βάλε στην αποθήκευση.
Μέθοδος εγκατάστασης και σύνδεσης
1. Σύνδεση αυλακιού
ένα.Επιλέξτε ένα αυλακωτό εξάρτημα συμβατό με το πρότυπο.
σι.Η πίεση λειτουργίας του αρμού του σωλήνα με αυλακώσεις πρέπει να ταιριάζει με την πίεση λειτουργίας του αγωγού.
ντο.Επιλέξτε τον ελαστικό δακτύλιο στεγανοποίησης του σύνθετου προτύπου πόσιμου νερού και ο σωλήνας ζεστού νερού υιοθετεί τον ανθεκτικό στη θερμοκρασία ελαστικό δακτύλιο στεγανοποίησης.
2. Σύνδεση με σπείρωμα
ένα.Επιλέξτε την προσαρμογή με σπείρωμα που πληροί τις απαιτήσεις.
σι.Ο σωλήνας με πλαστική επένδυση δεν πρέπει να συνδέεται απευθείας με τη βαλβίδα και πρέπει να χρησιμοποιείται ειδικός σύνδεσμος μεταβατικού σωλήνα με εσωτερικά και εξωτερικά σπειρώματα από ορείχαλκο επενδεδυμένα με πλαστικό.
ντο.Ο σωλήνας με πλαστική επένδυση δεν πρέπει να συνδέεται απευθείας με το στόμιο παροχής νερού και πρέπει να χρησιμοποιείται ειδικός ορειχάλκινος εσωτερικός σύνδεσμος σωλήνα σπειρώματος.
ρε.Θα πρέπει να χρησιμοποιούνται ειδικοί σύνδεσμοι μετάβασης κατά τη σύνδεση σωλήνων με πλαστική επένδυση με σωλήνες χαλκού και πλαστικούς σωλήνες.
3.Σύνδεση με φλάντζα
ένα.Όταν η πίεση λειτουργίας του συστήματος σωληνώσεων είναι μεγαλύτερη από 1,0Mpa και μικρότερη από 2,5Mpa, μπορεί να χρησιμοποιηθεί σύνδεση με φλάντζα.
σι.Το επίπεδο πίεσης της φλάντζας ταιριάζει με την πίεση λειτουργίας του αγωγού.
ντο.Τα ελαστικά παρεμβύσματα χρησιμοποιούνται για παρεμβύσματα φλάντζας.Όταν χρειάζεται να συναρμολογηθούν φλάντζες μεγάλης διαμέτρου, θα πρέπει να χρησιμοποιούν λοξούς αρμούς και όχι επίπεδες αρθρώσεις.
